Rozwiązania stosowane w torze VIDEO dla różnych konsol

[AdamStar]

Sygnał obrazu w naszych konsolach generowany jest przez procesor obrazu (PPU), jednak nie trafia on z niego bezpośrednio na wyjście konsoli. Najpierw poddawany jest wzmocnieniu w torze VIDEO. W zależności od danego rozwiązania obraz będzie posiadał różne parametry. Część osób spotkała się na pewno z jaśniejszym bądź ciemniejszym obrazem, różnym kontrastem i nasyceniem kolorów. W dużej mierze te cechy zależą od zastosowanego w torze VIDEO rozwiązania. Praktycznie każda konsola wyposażona jest w inne rozwiązanie, choć ogólny schemat jest podobny.

Poniżej przedstawiam rozwiązania stosowane w różnych konsolach, które udało mi się zbadać:

FAMICOM	Fenix NT-102

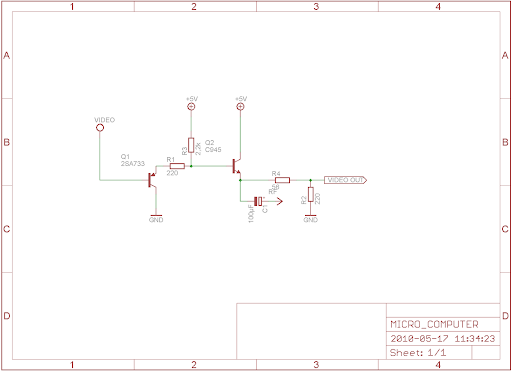

Micro Computer	PEGASUS MT-777DX

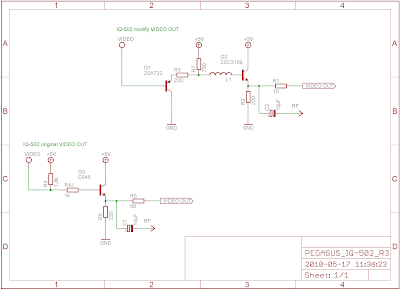

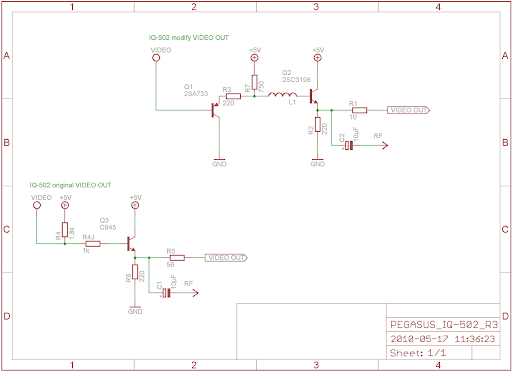

PEGASUS IQ-502 rev.2	PEGASUS IQ-502 rev.3 + modyfikacja

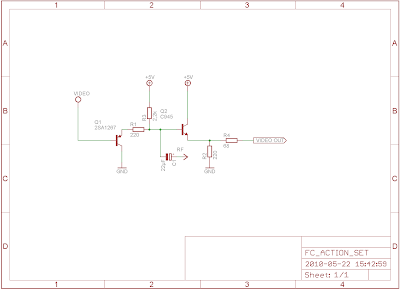

Family Computer ACTION SET	ACTION SET

[machbed]

Z tego co widzę najprostsza budowa toru video (fabryczna) w Famicomie daje najlepszy efekt .

[AdamStar]

Jest najprostsza, ponieważ Famicom nie ma wyjść AV
Niestety nie udało mi się dostać tranzystorów 2SA937, aby je porównać z 2SA733. Być może ma on wpływ na jakość obrazu. Jak tylko taki dostanę to na pewno go zbadam

[machbed]

Jaką mają funkcje te tranzystory które wymieniłeś?

[AdamStar]

Akurat tutaj pracują one w układzie wspólnego kolektora, czyli jako wtórnik emiterowy. Jednak każdy element w torze ma wpływ na sygnał. Ma on za zadanie wzmocnić sygnał VIDEO prądowo.

[Pinks]

Jeśli piszę w nie odpowiednim temacie to przepraszam.

Ostatnio stałem się posiadaczem MT-777DX, obraz tam jest strasznie rozjaśniony i kontrast prawie zerowy no i paski. Czy jest jakaś modyfikacja na to? Ewentualnie kto by się takiego zadania podjął? Już SP-60 lepiej wypada ;/

[Fixxxer1]

Jeśli piszę w nie odpowiednim temacie to przepraszam.

Ostatnio stałem się posiadaczem MT-777DX, obraz tam jest strasznie rozjaśniony i kontrast prawie zerowy no i paski. Czy jest jakaś modyfikacja na to? Ewentualnie kto by się takiego zadania podjął? Już SP-60 lepiej wypada ;/

Za słabo szukałeś:
http://forum.pegasus-gry.com/index.php?topic=6611.0

[pedro]

ok a tak obrazowo... może ma ktoś zdjęcie tej przeróbki na płytce z pisaniem co gdzie jest??

proszę o takową bo lutownicą posługiwać się potrafię ale nie jestem dobry w schematach i ich rozgryzaniu...
mam iq-502 ver.3
