Autor Wątek: Kartridże na glutach i scalakach - czym się różnią?  (Przeczytany 8964 razy)
Kruszon
Użytkownik
*
Wiadomości: 50


ファミリーコンピュータ


Zobacz profil
« : 12.01.2010, 18:12:29 »

Nie wiedziałem w jakim dziale to umieścić.
Mianowicie mam pytanie, nie wiem o co chodzi i jak rozpoznać gry "na glucie" na tym na tamtym Mrugnięcie ...
Może ktoś specyfikację ze zdjęciami porobić?
« Ostatnia zmiana: 28.08.2010, 09:39:09 wysłane przez AdamStar » Zapisane

古い学校に戻る
Pegasus Gry - forum Pegasusa i gier na Pegasusa
« : 12.01.2010, 18:12:29 »

 Zapisane
laserbeam
Użytkownik
*
Wiadomości: 95


Lej te Cole!


Zobacz profil
« Odpowiedz #1 : 12.01.2010, 18:46:17 »

Jestem nowicjuszem w tych sprawach, ale mogę Ci powiedzieć z 70% pewności że te "na glucie" to te u których po rozebraniu widać taki czarny twardy plastik na płytce. Te na układach to są te w które masz wlutowane chipy i jest je widać. Są przeważnie większe od tych na glucie.
« Ostatnia zmiana: 28.08.2010, 09:40:55 wysłane przez AdamStar » Zapisane
Kruszon
Użytkownik
*
Wiadomości: 50


ファミリーコンピュータ


Zobacz profil
« Odpowiedz #2 : 12.01.2010, 18:51:13 »

To ja mam jedną i z "plastikiem" i chipem.
« Ostatnia zmiana: 28.08.2010, 09:41:07 wysłane przez AdamStar » Zapisane

古い学校に戻る
Kaptuch
!!!KUNIO GANG!!! !TECHNOS!
Stały bywalec PG
*****
Wiadomości: 396


!!!Dobry znajomy KUNIO KUNA!!!


Zobacz profil
« Odpowiedz #3 : 12.01.2010, 19:19:38 »

Pewnie jest o 168in1 jak się nie mylę????
« Ostatnia zmiana: 28.08.2010, 09:41:17 wysłane przez AdamStar » Zapisane


[
Kruszon
Użytkownik
*
Wiadomości: 50


ファミリーコンピュータ


Zobacz profil
« Odpowiedz #4 : 12.01.2010, 19:33:38 »

Nie, to jakiś bzdety mix.
« Ostatnia zmiana: 28.08.2010, 09:41:33 wysłane przez AdamStar » Zapisane

古い学校に戻る
AdamStar
Fan Code Masters
Moderator Globalny
Stały bywalec PG
*****
Wiadomości: 957


小天才


Zobacz profil
« Odpowiedz #5 : 12.01.2010, 19:38:34 »

Było to omówione w innym temacie, ale tu bardziej pasuje więc napisze jeszcze raz.

1. Gluty są to układy scalone naniesione bezpośrednio na płytę PCB i zalane żywicą.
2. Określenie układy scalone nie jest może w tym przypadku idealne, ale takie sformułowanie się utarło. Mowa tutaj o układach scalonych
    umieszczonych w obudowach typu DIP, P-DIP itp.
    Czyli tak na prawdę to gluty również są układami scalonymi tylko że zalanymi żywicą, a "układy scalone" są układami scalonymi umieszczonymi w
    obudowach i wlutowanymi w płytę PCB.

Poniżej prezentuje układ scalony umieszczony w obudowie typu DIP. Takie same układy scalone umieszcza się bezpośrednio na płytce PCB kartridża i zalewa żywicą która pełni funkcję obudowy typu DIP, nazywane "glutami". O ile układ w DIPie można bez większych problemów wymienić o tyle w przypadku glutów jest to niemożliwe. Jednak rozwiązanie glutowe ma też swoje zalety. Jest znacznie odporniejsze na uszkodzenia mechaniczne i chemiczne.

DIP

GLUT


DIP ze szklaną przesłoną (FDIP) ukazującą
strukturę układu scalonego.


Układ scalony zalany tworzywem bezpośrednio na PCB.
Na zdjęciu glut po oderwaniu z PCB.

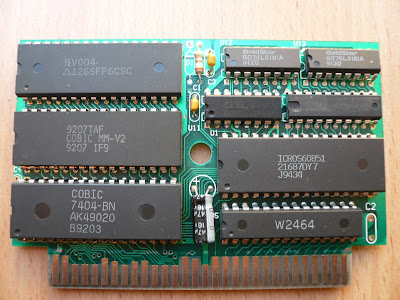

Poniżej przedstawiam kart wykonany
na "układach scalonych" (złota piątka).

Kart wykonany na "glucie"
i "układach scalonych" (złota czwórka).




Oczywiście większość kartów wykonana jest w technologi "glut" gdzie na płycie PCB karta jest przeważnie umieszczone od jednego do trzech takich glutów.
